大流量氫氣校準

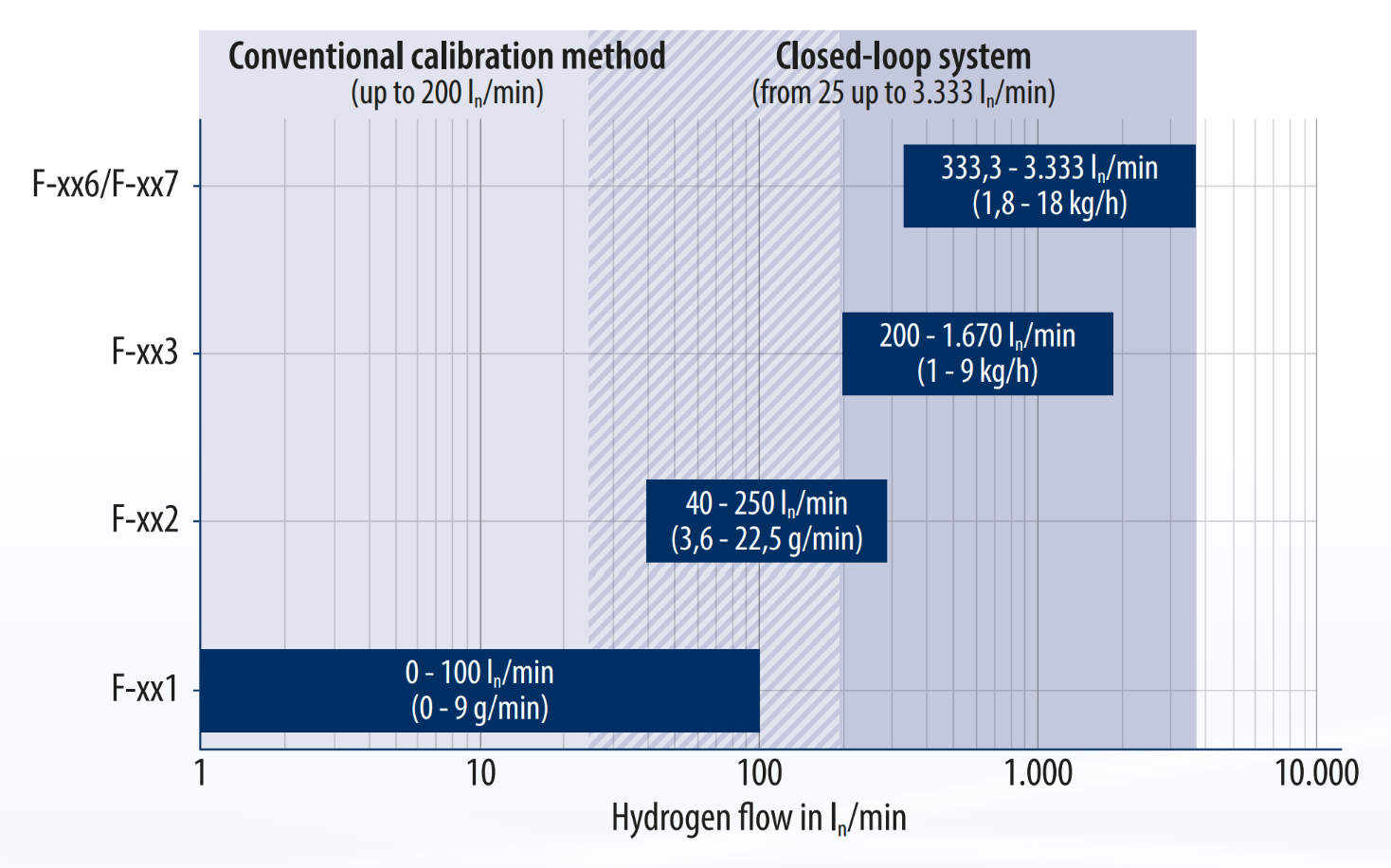

| 在可持續能源發展的背景下，對氫氣質量流量計/控制器的實際氣體校準的需求不斷增長。對于不超過12 m3n/h (200 ln/min)的小流量，Bronkhorst使用常規校準設備已經存在可能性。超出這個范圍，只能使用空氣或氮?dú)膺M(jìn)行校準，針對氫氣和其他輕質氣體（如氦氣）使用轉換方法進行轉換。Bronkhorst為此使用了相當準確的轉換模型，實際氣體校準的不確定性顯著降低。 |  |
創新閉環系統Bronkhrost開發了一款閉環系統，用于可持續準確校準高達18 kg/h (3333 ln/min)的氫氣。在這個系統中，氫氣留在系統內，而不是排放到大氣中。不僅有利于環境保護且降低氣體消耗成本，而且在使用易燃?xì)怏w時，在能耗和安全性方面也具有優勢。與排放校準氣體的系統不同，閉環系統中膨脹的影響顯著降低，更容易保持穩定的溫度。 |
|
 |
|

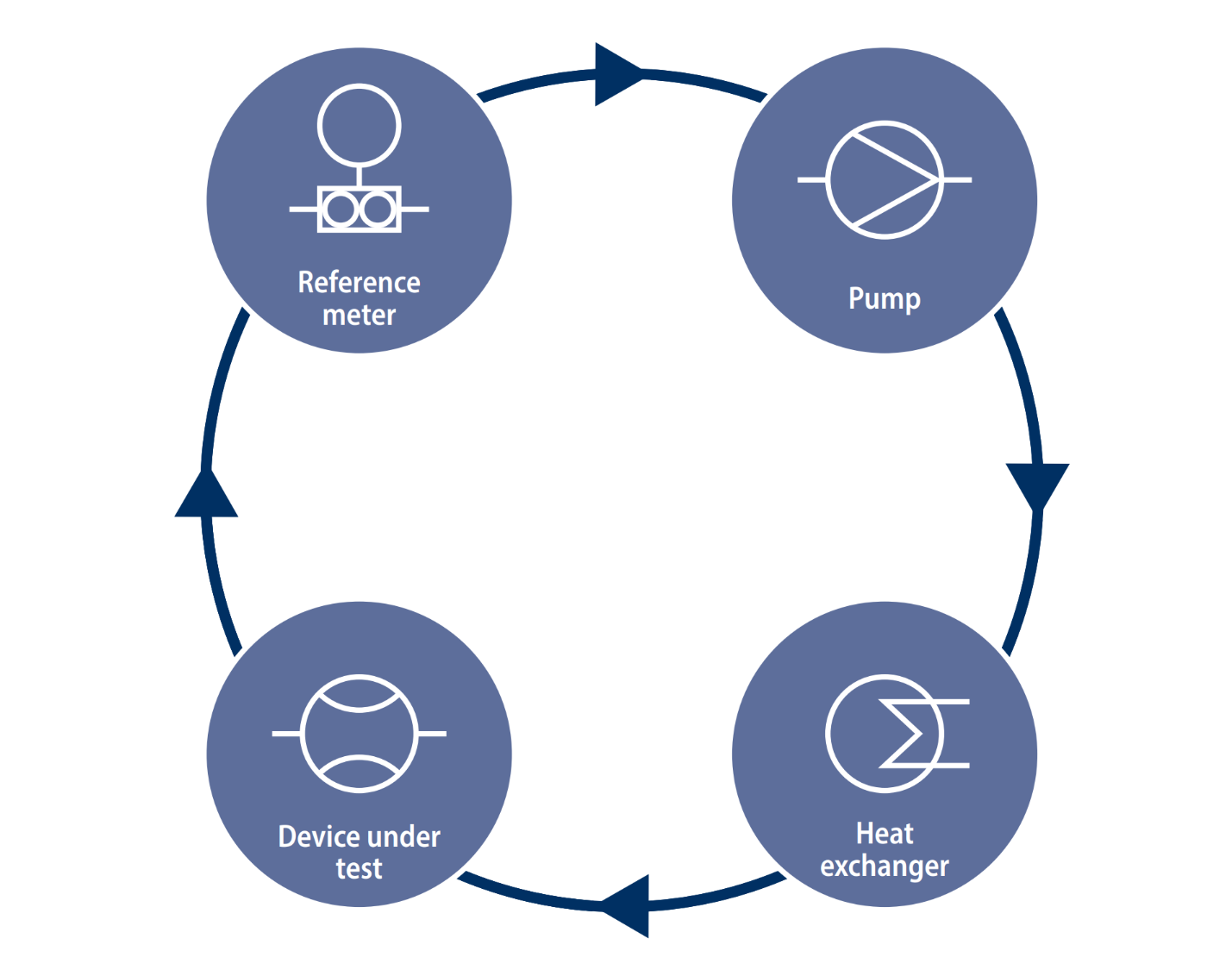

| 待校準質量流量計或控制器，標記為“被測設備” （DUT），安裝在閉環系統中。系統操作員遵循一系列程序，確保系統充滿高純度的校準氣體。壓縮機（泵）負責校準氣體的循環。將DUT的測量信號與高精度參考儀表的輸出進行比較，該體積流量的校準可追溯至國家標準。
在信號比較之前，使用氣體的實際溫度和壓力將體積流量重新計算為質量流量。使用集成在回路中的熱交換器保持溫度恒定。系統可在高壓下運行，增加容量，同時保持尺寸相對較小。 |
|
 |
|
|
 |
|
結論Bronkhorst用于大流量氫氣校準的創新閉環系統代表了可持續能源領域的重大進步。通過提供準確、可追溯和可靠的校準，系統不僅支持不斷發展的氫能行業，還為更可持續的未來做出貢獻。如果您想使用氫氣校準系統，歡迎與我們聯系。 |
