如何選擇液體流量計或控制器？

在Bronkhorst產品系列中，多款熱式和科里奧利流量儀表適合（超）小液體流量應用。熱式和科氏儀表工作原理不同，使其適用于不同的應用、要求和條件。在基于熱式原理的質量流量儀表中，沿毛細管的兩個位置之間產生恒定的溫差。當液體流經時，維持此溫差所需的能量與質量流量成正比。了解詳情

在基于科里奧利測量原理的流量計中，流經小直徑管的液體使管子扭曲，通過扭曲幅度直接測量通過管子的質量流量。此外，由此產生的管子振動頻率的變化與介質密度成正比。了解詳情

小貼士

貼士1：選擇適合過程和環境條件的流量計或控制器

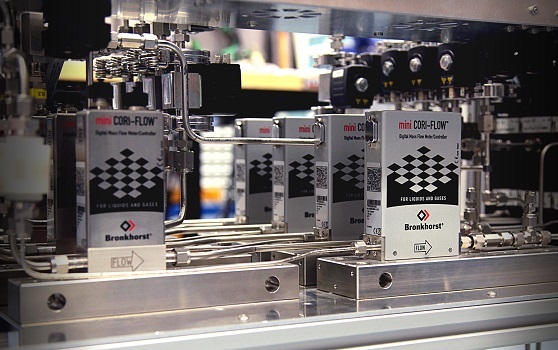

基于熱式的μ-FLOW?和?LIQUI-FLOW儀表可處理高達2 g/h到5g/h的小流量液體?；诳评飱W利的mini CORI-FLOW ML120質量流量計的最大滿量程流量為200 g/h，也可輕松縮小到最小滿量程5 g/h，保持相同的相對精度?？蓽y最小流量為50 mg/h。

貼士2：為流體系統提供穩定的（入口）壓力

流量控制器高度穩定的入口壓力是穩定小流量液體的前提。通常使用兩種方法：使用氣體對液體加壓的壓力容器或使用泵。

貼士3：對于壓力容器，盡量減少要處理的液體中包含溶解的氣體

溶解在液體中或者沿著液體移動流動的空氣或其他氣泡，對流動穩定性有負面影響。為此：

• 如果使用氣體對液體加壓，請使用膜防止氣體與液體直接接觸。
• 或者，當氣體需要與液體直接接觸時，使用低溶解度的氣體（如氦氣或氮?dú)猓σ后w加壓。對液體施加盡可能小的壓力，并保持整個流體路徑中的壓降盡可能小。根據應用程序的工作壓力來相應調節。此外，還可使用氣體脫除裝置去除液體中的氣體。

貼士4：選擇壓電閥以準確控制小流量液體

壓電閥的快速響應、內部體積小和發熱低在使用氣體對液體加壓時尤其有利。對于高于5 bar的工作壓力，可選擇電磁閥。建議將流量控制器的儀表部分安裝在閥門和工藝之間。

貼士5：保持流量裝置和工藝之間的內部體積盡可能小

為了最大限度地減少填充時間并限制外部干擾。為此：

• 使流體系統中的管路盡可能短，并選擇小直徑的管徑。
• 使用硬管，例如不銹鋼，而不是柔性管。
• 避免在彎頭和閥門中形成“死區”囤積氣泡。μ-FLOW?和?mini CORI-FLOW L120?儀表均采用連續毛細管死區空間小。

貼士6：操作前吹掃系統

這對于撬塊方案尤其重要。連接所有儀表之后先吹掃再開始控制或測量。Bronkhorst撬塊包含吹掃裝置。

請繼續關注第3、4和5部分

后續博客我們將重點介紹使用壓力容器或泵的小流量液體供應，并提供有關如何管理外部條件的更多詳細信息。選擇良好的流量裝置很重要，了解其如何影響應用過程也同樣重要。
